CAT 3 Yaitu jenis kabel kategori 3 adalah kabel yang di gunakan dalam industri telekomunikasi.kabel tipe ini bisa membawa data dengan kecepatan lebih dari 10mbps. untuk kepentingan transfer data dalam sirkuit audio atau transfer data kecepatan rendah biasanya cukup digunakan tipe kabel CAT 3.
CAT 5
Yaitu kabel kategori 5 dipilih menjadi standar kabel UTP semenjak pertama kali kabel UTP populer dan digunakan untuk aplikasi komunikasi jaringan/data. kabel CAT 5 biasanya terdiri dari 4 pasang kabel. kabel ini diperuntukan bagi aplikasi data hingga 100MHz.
CAT 5E
Yaitu kategori 5E adalah standar industri baru untuk instalasi kabel data UTP. kabel CAT 5E biasanya terdiri dari 4 pasang kabel. ratting bandwidth kabel CAT 5E adalah 100Mbps, namun bandwidth maksimalnya bisa mencapai 1000Mbps jika diinstal dengan standar kualitas yang ketat.
CAT 6
Yaitu kabel kategori 6 adalah standar kabel UTP dengan sertifikasi resmi paling tinggi. kabel ini identik dengan CAT5E namun telah memenuhi standar yang lebih ketat bukan hanya soal kerapatan lilitan tiap pasang kabel namun juga termasuk penyaluran data, isolator kabel dan pelindung tiap pasang kabel. jika anda melakukan instalasi jaringan 1000Mbps atau Gigabit LAN, tak ada pilihan lain, kabel UTP tipe inilah yang harus digunakan.
PENEMPATAN PIN CABLE UTP :
Jenis Skema T568B
perlu diketahui bahwa nomor pin ganjil selalu berwarna strip putih diikuti warna utama (1,3,5,7). kabel yang dihubungkan ke konektor RJ-45 dapat anda lihat pada gambar di bawah ini:
Kode Warna untuk T568B
1 putih-orange (pasangan 2) TxData +
2 orange (pasangan 2) TxData -
3 putih-hijau (pasangan 3) RecvData +
4 biru (pasangan 1)
5 putih-biru (pasangan 1)
6 hijau (pasangan 3 RecvData -
7 putih coklat (pasangan 4)
8 coklat (pasangan 4)
Jenis Skema T568A
Spesifikasi T568A membalik posisi kabel berwarna orange dan hijau sehingga pasangan 1 dan 2 berada di 4 pin tengah. (perlu diketahui bahwa dalam konektor RJ-11 di atas, pasangan 1 dan 2 berada di 4 pin tengah) T568A berjalan:
Kode Warna untuk T568A
1 putih-hijau (pasangan 3) RecvData +
2 hijau (pasangan 3) RecvData -
3 putih-orange (pasangan 2) TxData +
4 biru (pasangan 1)
5 putih-biru (pasangan 1)
6 orange (pasangan 2) TxData -
7 putih-coklat (pasangan 4)
8 coklat (pasangan 4)
Macam-Macam Formasi Cable UTP :

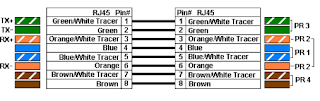

Cabel UTP Formasi Straight
Cabel UTP Formasi Cross
